自由Liberty案例研究：基于POLHEMUS系統的手跟蹤運動捕獲系統的實例研究

基于POLHEMUS系統的手跟蹤運動捕獲系統的實例研究

本研究利用Polhemus公司的電磁跟蹤器自由?16跟蹤系統，研制了高精度的手動帽系統。該系統使用小型和輕型接收器。接收器的電纜被特殊的細電纜所取代，以免妨礙手指的移動。

1.導言

控制人體運動的運動區域按功能劃分為每個控制區域。在運動區域，手的活動面積幾乎與手臂、軀干和下體的活動總面積相同。這一生理事實表明，人類的手部運動需要非常復雜的控制。

因此，我們的手可以作為執行器執行高精度的運動。運動捕獲(Mocapc)技術，可以數字化一個位置和姿態作為時間序列數據，被廣泛使用，以創造動畫和CG。很難測量所有的手動作，因?yàn)槊恐皇钟?7塊骨頭和19個關節。手摩托最廣泛使用的工具是賽博手套(Immersion Co.)這只能將所有手部動作的80%數字化。因此，要記錄一個鋼琴家的手指動作是不可能的，因?yàn)樗乃俣群蜏?zhǔn)確性都很高。

在本研究中，我們使用小型和輕型接收機的電磁跟蹤器(自由?16系統，Polhemus)，研制了高精度的手搖帽系統。接收器的電纜被特殊的細電纜所取代，以免妨礙手指的移動。

2.系統設計

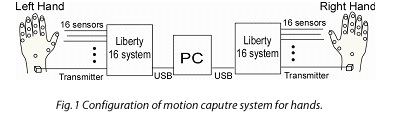

圖1顯示了手的mocapsystem的組成。由一個發射機(23*28*16 mm)和16個接收器(9.6*9.6*9.6毫米)組成的磁跟蹤器可以將從發射機到接收機的距離(x、y、z)數字化。該磁跟蹤器可將接收機相對于發射機的相對角度(方位角、仰角、滾轉)數字化。

每個接收器都經過處理，以適應手指。我們用三個接收器來測量一個手指，每個手背用一個接收器。每只手使用16個接收器。此外，適配器單元被修改了一個彈力織物帶，以適應任何手大小。每個接收器都是用運動膠帶和液態塑料連接在手指上的，以防止接收器滑動。兩個自由系統通過USB接口連接到一臺計算機(ThinkPad，IBM)。

手搖帽可同時測量32臺接收機的數據(6自由度)，頻率為240 Hz。手部運動帽的空間分辨率為0.0038 mm。手部運動帽角度分辨率為0.0012deg。

3.評價

對接收機進行評估，以測試精度是否受到彼此鄰近程度的影響。我們的評估表明，即使每個接收器相鄰，精度也不會受到影響。位置數據的離散度小于0.1mm，角度色散小于0.1mm。這種色散范圍足以測量人體手指的運動。

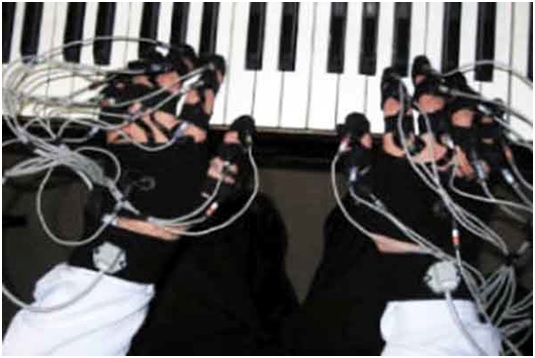

為了評價該系統的用戶友好性，我們采用手搖帽系統對鋼琴家手指的運動進行了測量。作曲是“奏鳴曲KV 331，土耳其進行曲”(莫扎特，沃爾夫?qū)ぐⅠR德烏斯)。將手搖蓋數據轉換成BVA格式，并在MOCAD軟件FiLMBOX中讀取數據。在FiLMBOX中讀取一個單獨制作的手的骨架和模型，并附加到前面讀取的手運動帽數據。

圖2顯示了鋼琴家音樂表演場景的CG動畫。我們證實，CG動畫與攝像機拍攝的視頻圖像非常相似。這表明手部運動帽系統能夠準確地數字化手指的運動。目前手工制作CG動畫的自動化將有很大的改進。在未來的研究中，我們將開發自動算法，以校準手部運動數據。

這項研究得到日本內政部的“戰略信息和通信研究與發展促進方案(范圍)”的支持。
